Überwachung von Regenwasser in Bassin und Ölabscheider mit Leitwertsensoren LS21 Schwimmer-System. Diese arbeiten auf Basis der Leitfähigkeit von Flüssigkeiten.

Oberflächenöl- oder Lösemitteldetektion

Detektion petrochemischer Produkte in Wasser „crude oil in drain water“ oder Regenwasser überwacht im Auffangbecken oder Ölabscheiderschacht mit dem bewährten LS21 Schwimmer-System steuert den Schieber zum ORB für die Platzwassereinleitung im Falle einer Havarie. Der Schwimmer ist mit der LW9 Vorortmesselektronik ausgerüstet und kommt in der Ex-Zone 0 ia IIB zum Einsatz. In 2-Leiter-Technik wird das Signal zum Steuergerät AS9 in der nicht Ex Zone geführt.

Oberflächenöl-Detektion

Applikationen für den Leitwertsensor
Typ LS21*

im Pumpschacht von Bassins in Tanklagern

Ölabscheiderschacht bei Tankstellen und Waschplätzen

Überwachung von Abwässern

Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-Technik, sondern birgt die Intelligenz der Datenverarbeitung auf sichere Art mit der dynamischen Überwachung.

Aufputzgehäuse

Speisung 230 V AC 50/60 Hz / DC

2 Grenzwert-Relaisausgänge max. 2A / 30 V DC

1, 2 oder 3 Messeingänge für LW9-Sondenanschluss

max. Kabellänge: ca. 200 m (120 nF)

Ex-Ausführung: Gas II (2) G [Ex ia Gb] IIC
SEV 09 ATEX 0132; EMC STS 024 CE 1254

Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-technik, sondern birgt die Intelligenz der Datenverarbeitung auf sichere Art mit der dynamischen Überwachung.

19"-Rackeinschub 3HE/3TE

Speisung 24 V AC 50/60 Hz / DC polungsunabhängig

2 Grenzwert-Relaisausgänge max. 2A / 30 V DC

1 Messeingang für LW9-Sondenanschluss

max. Kabellänge: ca. 200 m (120 nF)

Ex-Ausführung: Gas II (2) G [Ex ia Gb] IIC
SEV 09 ATEX 0132; EMC STS 024 CE 1254T

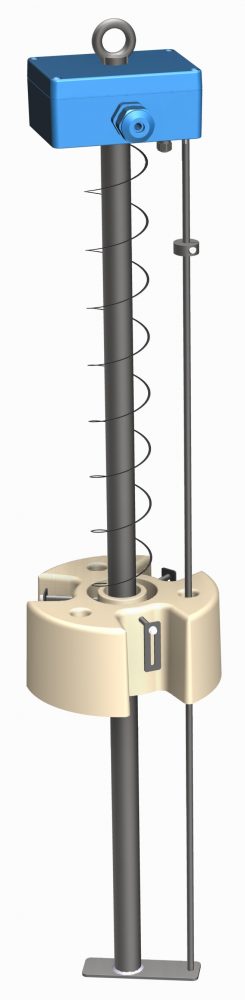

Der Oberflächenöl-Sensor detektiert ab 1 mm Ölschichtdicke auf dem Regenwasser. Das Schwimmersystem ist mit drei Elektroden redundant oder mit Vor- und Hauptalarm ausgerüstet. Der LS21 kann individuell konfiguriert werden.

Schwimmerhublänge frei wählbar

abgesetztes Anschlussgehäuse mit LW9 Vorortelektronik

Aluminium, blau, pulverbeschichtet oder Stahl rostfrei Anschlussgehäuse

Schwimmer im Schutzrohr bei starker Strömung

Schutzrohr mit Ex-Heizband für den Aussenbereich

Ex-Zone 1 oder Spezialausführung in Zone 0

Steuergerät AS51-E24 zu Flüssigkeitsfühler

Ölabscheider-Schacht bei Tankstellen

Sicher in das ORB umgeleitet

Detektiert der Leitwertsensor Öl im Abscheider, wird der Schieber über die Steuereinheit geschlossen. Das Platzwasser wird in das Oberflächenrückhaltebecken (ORB) eingeleitet. Der LS21 ist in der Zone 1 untertags geschützt vor Vereisung montiert.

PDF download

Prospekt: Oberflächen-Öldetektion
Tech Docs:conductivity probe type LS21.1 A
Tech Docs: Aufputz control unit Typ: AS9.*
Tech Docs: control unit 19"-plug in type AS9-E24

Öldetektion in Bassin bei Tanklagern

Regenwasser sauber abgepumpt

Nach Regenfällen soll das Platzwasser im Bassin abgepumpt werden. Detektiert der Leitwertsensor Öl im Bassin wird die Einleitung des Regenwassers in die Kanalisation verhindert. Der LS21 ist in der Zone 1 im Freien, im Winter vor Vereisung durch das beheizte Stahlschutzrohr geschützt, montiert.
