Regenwasserüberwachung mit Leitwertsensor LS21

Der Leitwertsensor LS21 überwacht Regenwasser in Bassin und Ölabscheider. Das Schwimmer-System arbeitet auf Basis der Leitfähigkeit von Flüssigkeiten.

Oberflächenöl- oder Lösemitteldetektion

Detektion petrochemischer Produkte in Wasser „crude oil in drain water“ oder Regenwasser überwacht im Auffangbecken oder Ölabscheiderschacht mit dem bewährten LS21 Schwimmer-System steuert den Schieber zum ORB für die Platzwassereinleitung im Falle einer Havarie. Der Schwimmer ist mit der LW9 Vorortmesselektronik ausgerüstet und kommt in der Ex-Zone 0 ia IIB zum Einsatz. In 2-Leiter-Technik wird das Signal zum Steuergerät AS9 in der nicht Ex Zone geführt.

Kostenlose Machbarkeitsanalyse sichern

Leitwertsensor
Typ LS21*

Kunden setzen deshalb auf die Aquasant Oberflächenöl-Detektion

Keine Inbetriebnahme, plug&processing

Alarmierung ab Ölschichtdicke von 1mm

Trennschichterkennung von organischen zu wässrigen Phasen

Kompakte Bauweise von Schwimmersystem

Für Aussenanlagen mit Ex-Heizung im Schutzrohr

Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-Technik, sondern birgt die Intelligenz der Datenverarbeitung auf sichere Art mit der dynamischen Überwachung.

DIN-Schienengehäuse
Speisung 24 VDC
2 Grenzwert-Relaisausgänge max. 2A / 30 V DC
Quittierbarer Relaisausgang (Horn)
OC-Ausgang mit Zeitverzögerung
Gerätestatusanzeige RGB-LED
Störmelderelaisausgang
Display zur parametrierung
TBUS auf DIN-Schiene Netz, Störmeldung, Quittierung
Ein Messeingang für LW9-Sondenanschluss
max. Kabellänge: ca. 1000 m

Ex-Ausführung: Ex II (1) G [Ex ia Ga] IIC
SSEV 21 ATEX 0523 ; EMC STS 024 CE

Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-technik, sondern birgt die Intelligenz der Datenverarbeitung auf sichere Art mit der dynamischen Überwachung.

DIN-Schienengehäuse
Speisung 24 VDC
2 Grenzwert-Relaisausgänge max. 2A / 30 V DC
Gerätestatusanzeige RGB-LED
Störmelderelaisausgang
TBUS auf DIN-Schiene Netz, Störmeldung, Quittierung
Ein Messeingang für LW9-Sondenanschluss
max. Kabellänge: ca. 1000 m

Ex-Ausführung: Ex II (1) G [Ex ia Ga] IIC
SSEV 21 ATEX 0523 ; EMC STS 024 CE

Der Oberflächenöl-Sensor detektiert ab 1 mm Ölschichtdicke auf dem Regenwasser. Das Schwimmersystem ist mit drei Elektroden redundant oder mit Vor- und Hauptalarm ausgerüstet. Der LS21 kann individuell konfiguriert werden.

Schwimmerhublänge frei wählbar
abgesetztes Anschlussgehäuse mit LW9 Vorortelektronik
Aluminium, blau, pulverbeschichtet oder Stahl rostfrei Anschlussgehäuse
Schwimmer im Schutzrohr bei starker Strömung
Schutzrohr mit Ex-Heizband für den Aussenbereich
Ex-Zone 1 oder Spezialausführung in Zone 0
im Pumpschacht von Bassins in Tanklagern
Ölabscheiderschacht bei Tankstellen und Waschplätzen
Überwachung von Abwässern

Ex-Ausführung:

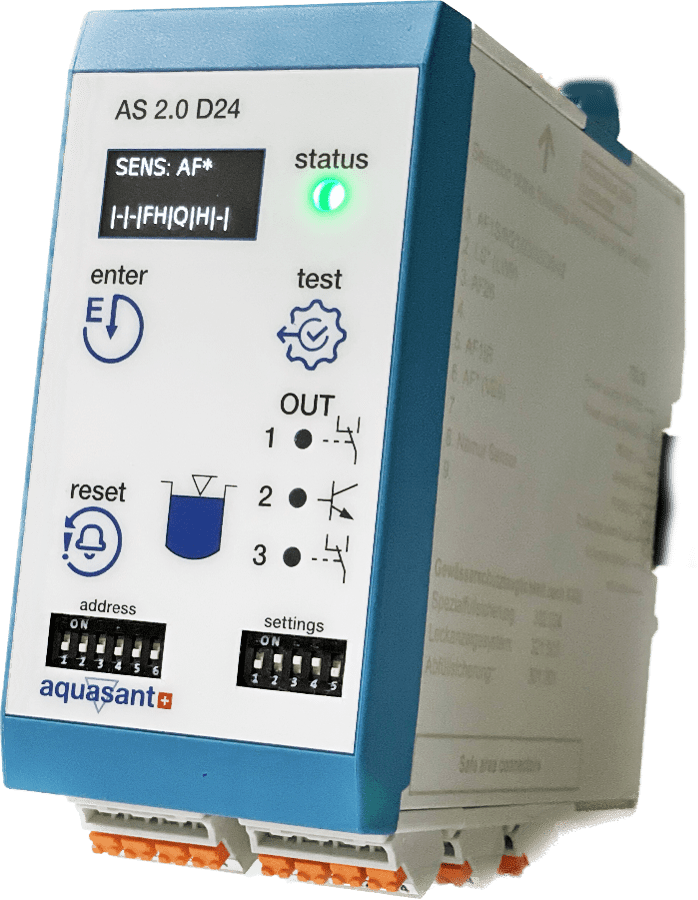

Aquasant universal Steuergerät AS2.0-D24

Dokumentation

Ölabscheider-Schacht bei Tankstellen

Sicher in das ORB umgeleitet

Detektiert der Leitwertsensor Öl im Abscheider, wird der Schieber über die Steuereinheit geschlossen. Das Platzwasser wird in das Oberflächenrückhaltebecken (ORB) eingeleitet. Der LS21 ist in der Zone 1 untertags geschützt vor Vereisung montiert.

PDF download

Prospekt: Oberflächen-Öldetektion
Tech. Doku: Leitwertsonde Typ LS21.1 A
Tech. Doku: DIN-Schinen Steuergerät Typ: AS2.0-D24
Tech. Doku: DIN-Schinen Steuergerät Typ: AS2.2-D24
Tech. Doku: Aufputz Steuergerät Typ: AS9.*
Tech. Doku: 19"-EinschubSteuergerätgerät Typ: AS9-E24

Öldetektion in Bassin bei Tanklagern

Regenwasser sauber abgepumpt

Nach Regenfällen soll das Platzwasser im Bassin abgepumpt werden. Detektiert der Leitwertsensor Öl im Bassin wird die Einleitung des Regenwassers in die Kanalisation verhindert. Der LS21 ist in der Zone 1 im Freien, im Winter vor Vereisung durch das beheizte Stahlschutzrohr geschützt, montiert.

PDF download

Prospekt: Oberflächen-Öldetektion
Tech. Doku: Leitwertsonde Typ LS21.1 A
Tech. Doku: DIN-Schinen Steuergerät Typ: AS2.0-D24
Tech. Doku: DIN-Schinen Steuergerät Typ: AS2.2-D24
Tech. Doku: Aufputz Steuergerät Typ: AS9.*
Tech. Doku: 19"-EinschubSteuergerätgerät Typ: AS9-E24

Öl-Überwachung im Sammelbecken bei Hochspannungs-Transformator Stationen

Regenwasser sauber abgepumpt

Nach Regenfällen soll das Platzwasser im Sammelbecken abgepumpt werden. Detektiert der Leitwertsensor Öl im Becken wird die Pumpe blockiert und entsprechend Alarmiert.
