Trübungsmesssystem wird in der Chemie, Pharmaindustrie, Biotechnologie, Lebensmittelindustrie und Petrochemie eingesetzt

Die Trübungsmessung mit dem eingesetzten in-situ Sensor misst die auf dem Reflektionsprinzip im IR-Bereich auf einer Ebene. Die Variantenvielfalt, prozessspeziefisch gefertigt, für die Applikationen Kristallisations-, Zelldichtewachstum oder Filtrationsüberwachung kommen die langlebigen Sensoren zum Einsatz

Unsere Kunden sagen:
... «Der neue kompackt Trübungssensor misst reproduzierbar von kleinsten bis höchste Trübungen bei der Kistalisationsüberwachung»

turbymex® - das Trübungsmessgerät
Das System misst das Kristallisations-, Zelldichtewachstum oder überwacht die Filtration oder das Kondensat

Das ATM100 lässt eine 6-Punkt-Linearisierung pro Kanal zu. Es können bis zu vier Messtellen über den Bus betrieben werden. Von Sensoren in Stahl rostfrei 316L mit Lichtwellenleiter und abgesetzter Vorort-Kopplerelektronik zu aufgebauten Versionen in verschiedenen Nennweiten ist fast alles möglich. Das Summensignal ist durch die optische Empfängerlinse hochauflösend und sensitiv.

Weitere Informationen zum Fluoreszenz Spektralphotometer»

Kostenlose Machbarkeitsanalyse sichern

Trübungsmessung

Kunden setzen deshalb auf die aquasant® Trübungsmessung

In-situ Echtzeitmessung

Langzeitstabil durch geregelte Lichtquelle

Einsatz im Steril-Bereich

SIP/CIP Reinigung bis 230°C

Hohe Reproduzierbarkeit

Sensoren für verschiedene Feststoffkonzentrationen

Kundenspezifische Sensorausführungen

Ex-Ausführung nach ATEX / FDA konform

Datalogger mit Exportfunktion

Ethernet-Schnittstelle

Die Basistechnologie hat sich seit den 80er Jahren bewährt

Die Auswerteelektronik dient nicht nur als Speisegerät in 4-Leiter-Bus, sondern birgt die Intelligenz der Datenverarbeitung auf sichere Art mit der dynamischen Überwachung. Alle vier Messeingänge verfügen über dieselbe Funktionalität.
Ihr Vorteil: Hohe Wirtschaftlichkeit und Investitionssicherheit durch lange Lebensdauer.

Je ein Analogausgang 4 - 20 mA mit galvanischer Trennung
Je 2 Grenzwert-Relaisausgänge
1 bis 4 Messeingänge via Bus für ATA100-Sensoranschluss
6 Linearisierungspunkte
Datenlogger mit Excel-Exportfunktion
Ethernet Webapplikation

Ex-Ausführung: Gas II (2) G [Ex ia Gb] IIC SEV 09 ATEX 0132; EMC STS 024 CE 1254

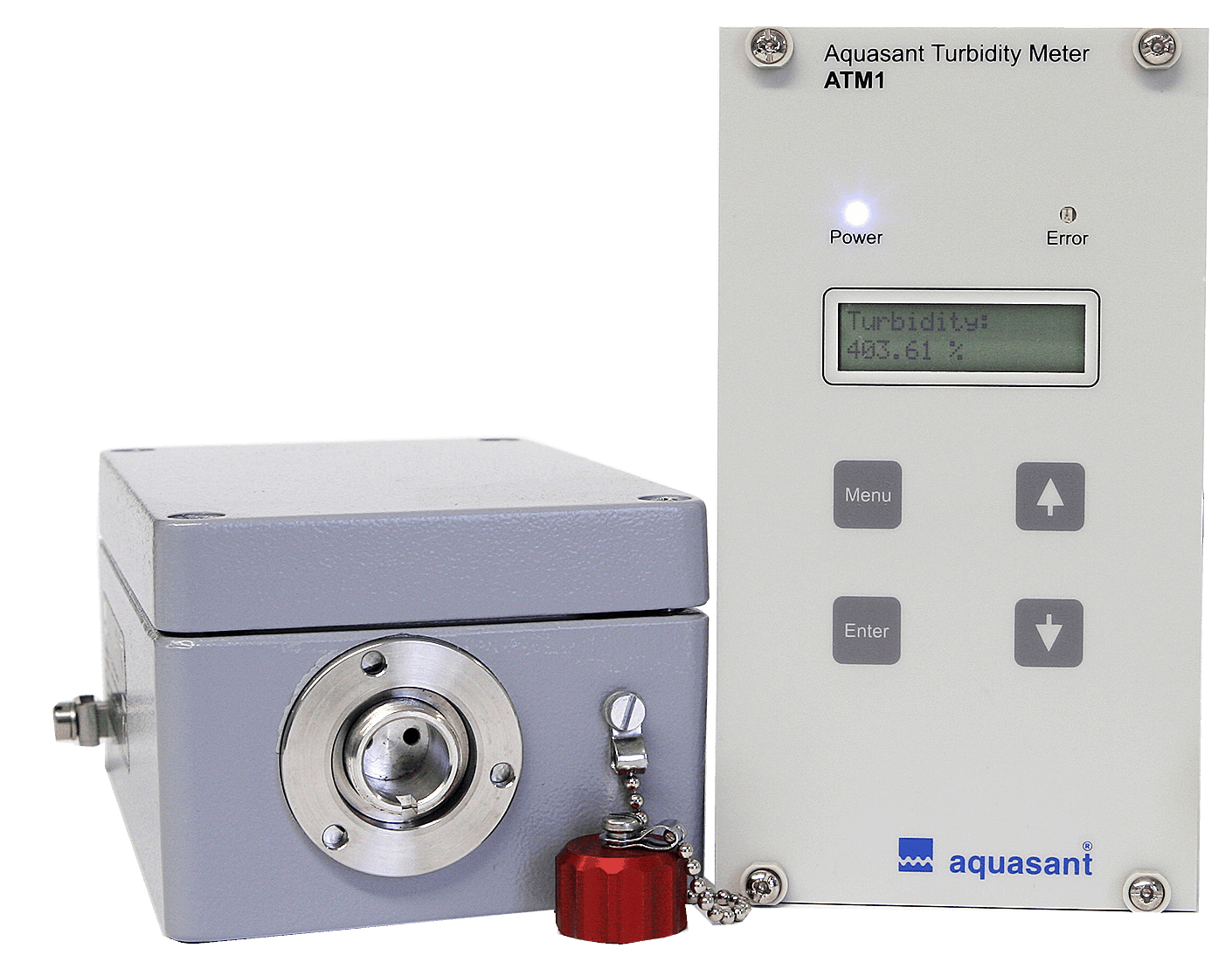

Die Auswerteelektronik dient nicht nur als Speisegerät in 4-Leiter-Bus, sondern birgt die Intelligenz der Datenverarbeitung auf sichere Art mit der dynamischen Überwachung.

Speisung 24 V AC 50/60 Hz / DC polungsunabhängig
Digitalanzeige
1 Grenzwert-Relaisausgang max. 2A / 30 V DC
Analogausgang 4 - 20 mA mit galvanischer Trennung, max. Bürde 750 Ohm, aktiv
1 Messeingang für AMT100-1-Sensoranschluss
max. Kabellänge: ca. 200 m (120 nF)

Ex-Ausführung: Gas II (2) G [Ex ia Gb] IIC SEV 09 ATEX 0132; EMC STS 024 CE 1254

Der Koppler dient als eigentliche IR-Mess- und Sendeeinheit vom ATM-Speisegerät in 4-Leiter-Bus. Variante als abgesetzte Version oder aufgebaut auf Sensor erhältlich.
Ihr Vorteil: Durch die geregelte Lichtquelle wird die Langzeitstabilität gewährleistet.

RS485 Bus A/B
IR-LED 880 nm stabilisiert, Koppler zu Lichtwellenleiter-Anschluss
Bis zu 3 weitere Koppler via Bus für ATA100-Sensoranschluss
Gehäuse in Aluminium pulverbeschichtet oder Stahl rostfrei

Ex-Ausführung: Gas EEx II 1/2G EEx emb II T6 SEV 09 ATEX 0132; EMC STS 024 CE 1254

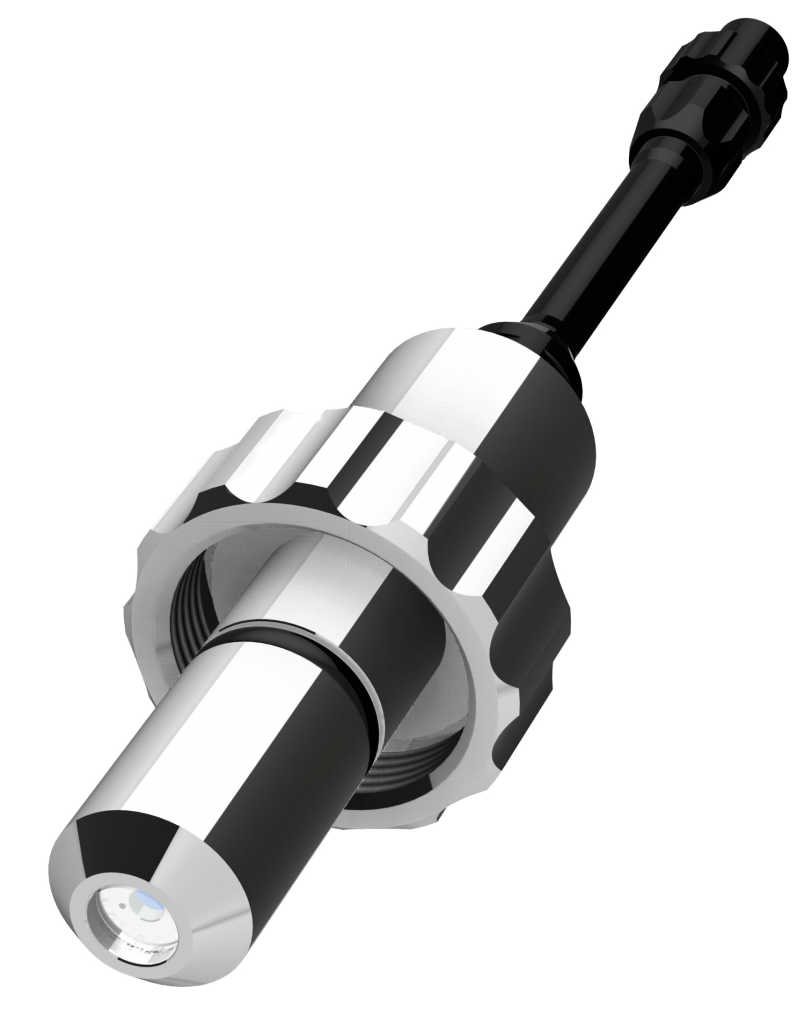

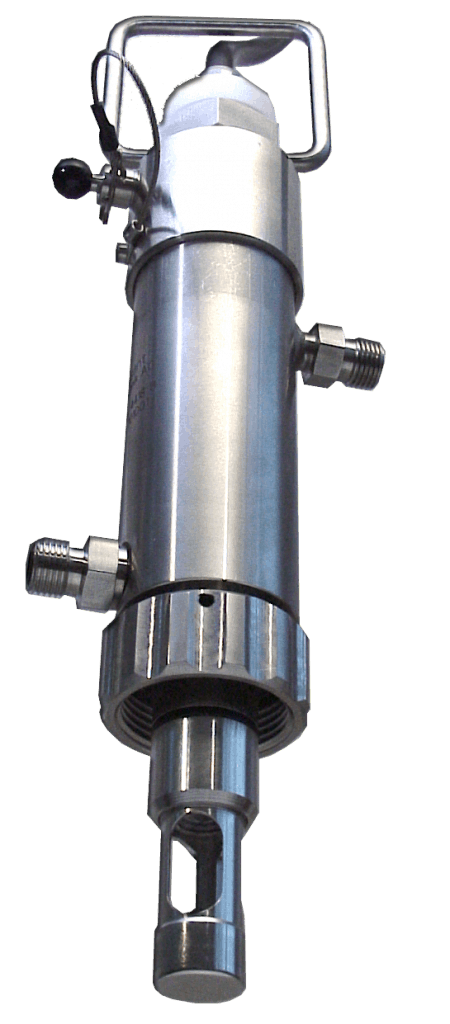

Die standardisierten Sonden werden kundenspezifisch nach Prozessgegebenheiten und einzusetzenden Medien produziert. Der Sensor AF44 mit flachem Sondenfenster wird für Trübungen bis 60 g/l und der AF43 mit kegelförmigem Fenster für >200 g/l Trockenhefe eingesetzt.

Materialisierung: Stahl rostfrei, Hastelloy®, PP-Ausführungen
Sensorschaftlängen, Position O-Ringeinstich standartisiert oder kundenspezifisch
Prozessanschluss Ø 25 mm mit G11/4" Überwurfmutter oder GL Ø 19/14/12 mm
Version mit aufgebautem Koppler oder in Lichtwellen-Leiter erhältlich

Ex-Ausführung: EEx II 1/2G EEx emb II T6

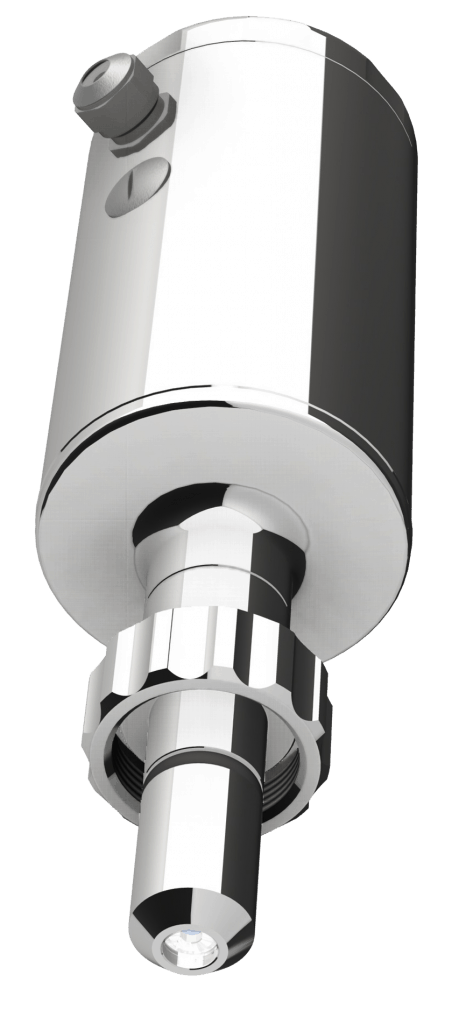

Die AF44 Lichtleiter-Sensoren sind NEU mit kompakter, aufgebauter Kopplerelektronik ATA100 im Alu- oder Stahl rostfrei Gehäuse verfügbar.

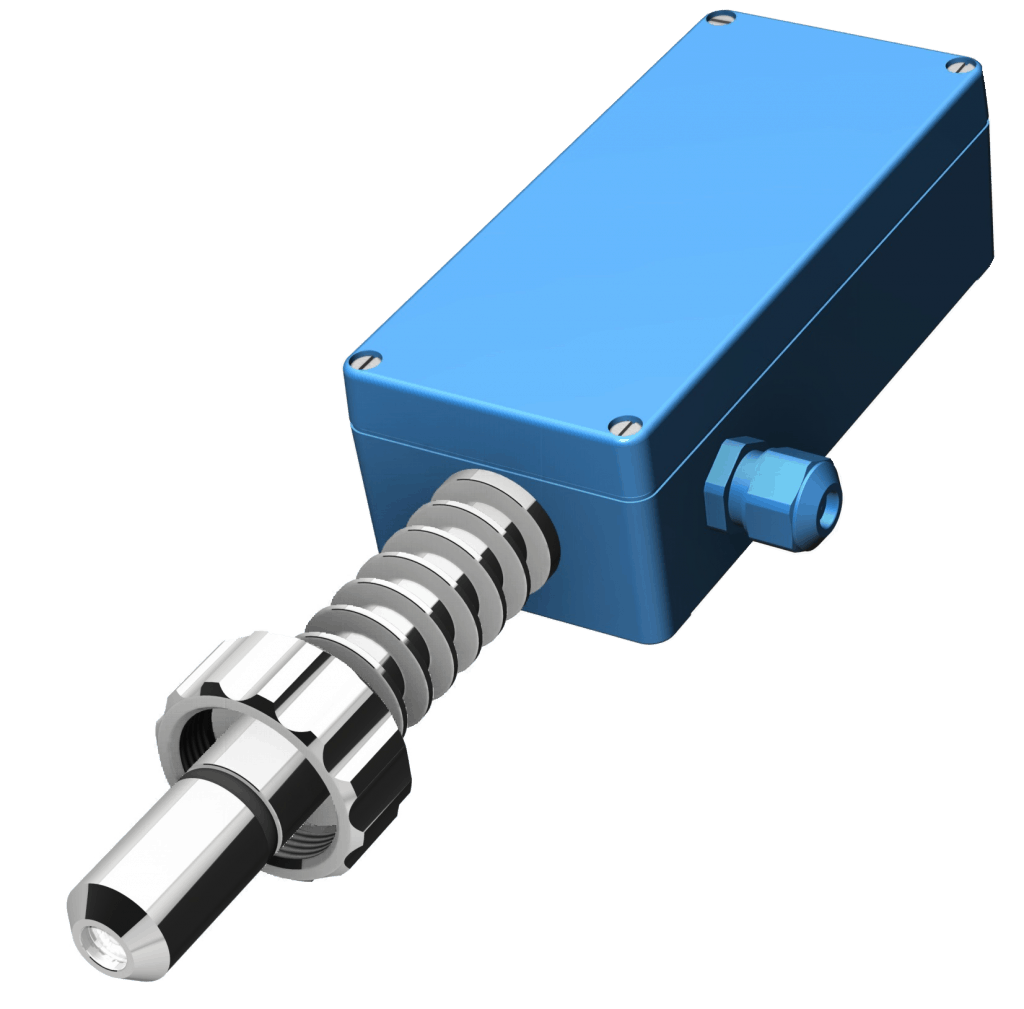

Aufgebauter Anschlusskopf mit ATA100* und/oder mit Kühlkörper,
Produkt-Temperaturen bis 120°C
Materialisierung: Stahl rostfrei, Hastelloy®, PP-Ausführungen
Sensorschaftlängen, Position O-Ringeinstich standartisiert oder kundenspezifisch
Prozessanschluss Ø 25 mm mit G11/4" Überwurfmutter
Anschlusskopf für Aluminium pulverbeschichtet IP65 oder Stahl rostfrei P68

Das Eichgefäss ist mit einer Reinigungsvorrichtung (Wischer gegen Blasenbildung) ausgestattet. Material POM, nicht sterilisierbar, Volumen 100 ml.

Inkl. 3 Adapter für Stabsonden AF44 CS/R 19 mm / AF 44 I S/R 25 mm
AF43 S/R 25 mm (ohne Wischer)
2 Magnetrührer, glatt, 6 x 20 mm mit PTFE-Überzug und schwarzem antireflex Schutz

Dokumentation

Überwachung von Zelldichte im Fermenter

Das für die Biotechnologie entwickelte Trübungsmesssystem wird primär für die Online-Messung der Zelldichte in Bioreaktoren und Fermentern eingesetzt. Das Trübungsmesssignal in Funktion der Zelldichte ist als zusätzlicher Regelparameter für Forschung, Entwicklung und Produktion unerlässlich.

PDF download

Prospekt: Trübungsmessgerät-Typ: ATM100
Tech. Doku: Trübungs-Sensor Typ AF44 I Gv ATA
Tech. Doku: Trübungs-Sensor Typ AF44 mit Lichtwellen-Leiter

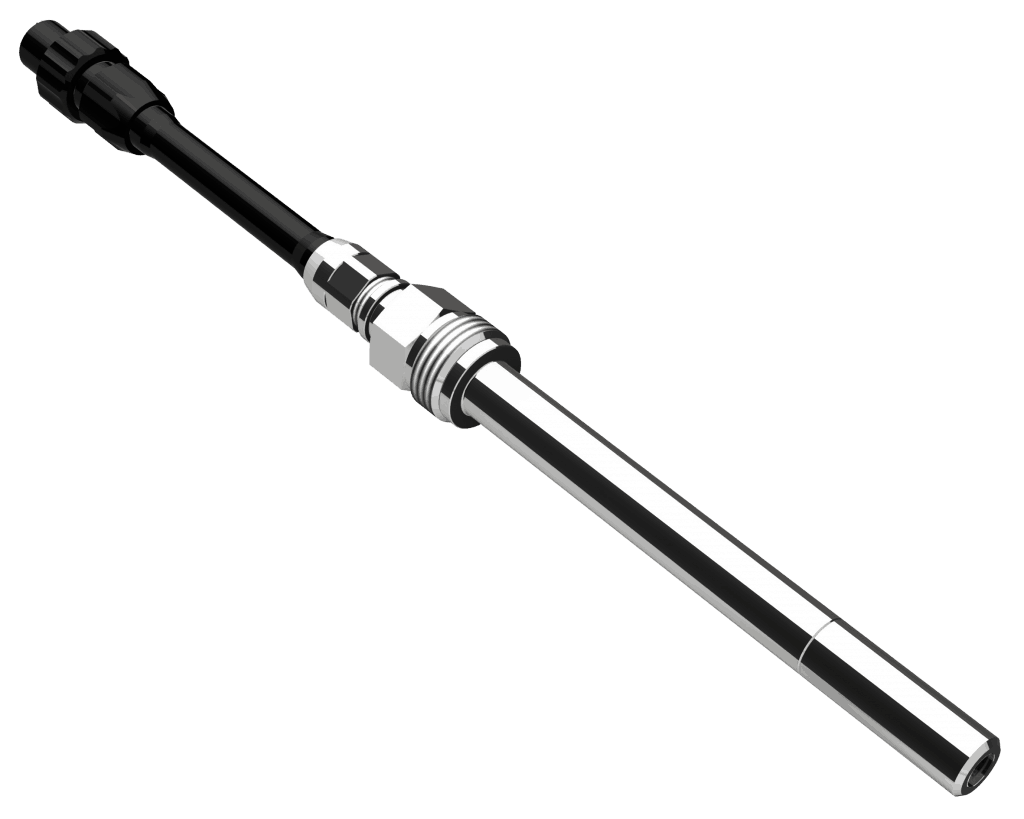

Tech. Doku: Trübungs-Sensor Typ AF44 ø12mm mit Lichtwellen-Leiter
Tech. Doku: Trübungs-Sensor Typ AF44 ø12mm PG13.5 mit Lichtwellen-Leiter
Tech. Doku: Trübungs-Sensor Typ AF43
Tech. Doku: Trübungsmessgerät-Typ: ATM100

Kondensatüberwachung

Die Sicherstellung des Kühlkreislaufs in der Industrie wird mittels der Trübungsmessung garantiert. Durch die hohe Auflösung des Messsignals ist es möglich, die Ölkonzentration im Kondensat oder Kühlwasser nach einem Wärmeaustauscher im ppm-Bereich zu messen.

PDF download

Prospekt: Trübungsmessgerät-Typ: ATM1
Tech. Doku: Trübungs-Sensor Typ AF44 I G K ATA
Tech. Doku: Trübungs-Sensor Typ AF44
Tech. Doku: Trübungsmessgerät-Typ: ATM1

Kristallisationsüberwachung

Unser Messsystem erfüllt die hohe Anforderungen der Industrie bis in die Ex-Zone. Das Trübungsmessgerät überwacht den Kristallisationsverlauf in der Rohrleitung oder direkt im Reaktor.

PDF download

Prospekt: Trübungsmessgerät-Typ: ATM100
Tech. Doku: Trübungs-Sensor Typ AF44 I G K ATA
Tech. Doku: Trübungs-Sensor Typ AF44 I Gv ATA
Tech. Doku: Trübungs-Sensor Typ AF44
Tech. Doku: Trübungs-Sensor Typ AF43
Tech. Doku: Trübungsmessgerät-Typ: ATM100

Filtrationsüberwachung

Unser Messsystem erfüllt die hohe Anforderungen der Industrie bis in die Ex-Zone. Das Trübungsmessgerät überwacht die Filtration mit den hochempfindlichen AF44*-Sensoren bis in den ppm-Bereich.
