Produktüberwachung in Tanklagern, beim Wasser abstrippen
Öl-/Wasser Phasentrennung

OWD Abstrippen Öl/Wasser Trennschichtdetektion

In der Petrochemie, insbesondere bei Lagertanks, ist das Potential zur Senkung der Betriebskosten voll auszuschöpfen. Bei der Tankentwässerung sollte der Umwelt zuliebe und auch um Verluste zu verhindern, der Automatisierungsgrad hoch gehalten werden. Mit der automatisierten Phasentrennung direkt in der Rohrleitung mit Rorsonde TSS90 überwacht.


Kunden erzählen über das Abstrippen mit der TSS90:
... «Emulsionsschichten bei der Phasentrennung, starke Verschmutzung werden mit der Messwertüberwachung schnell und zuverlässig detektiert. Mit der Trennschichtdetektion werden die Phasen exakt abgetrennt.»



mipromex – der Detektor
Das Analog-Auswertegerät für den harten Einsatz in der Petrochemie mit Rohrsonde TSS90
Der Einsatz einer Rohrsonde TSS90 für das automatische Abstrippen des Wassers in Lagertanks spart enorme Betriebskosten ein. Der Abstripp-Prozess kann über das Analogsignal im Prozessleitsystem oder direkt über den internen Grenzwert gesteuert werden. Die hochauflösende Rohrsonde kann an der Peripherie bereits geringe Mengen petrochemisches Produkt detektieren.

Sicherheit für sauberes Wasser, der Natur zuliebe.

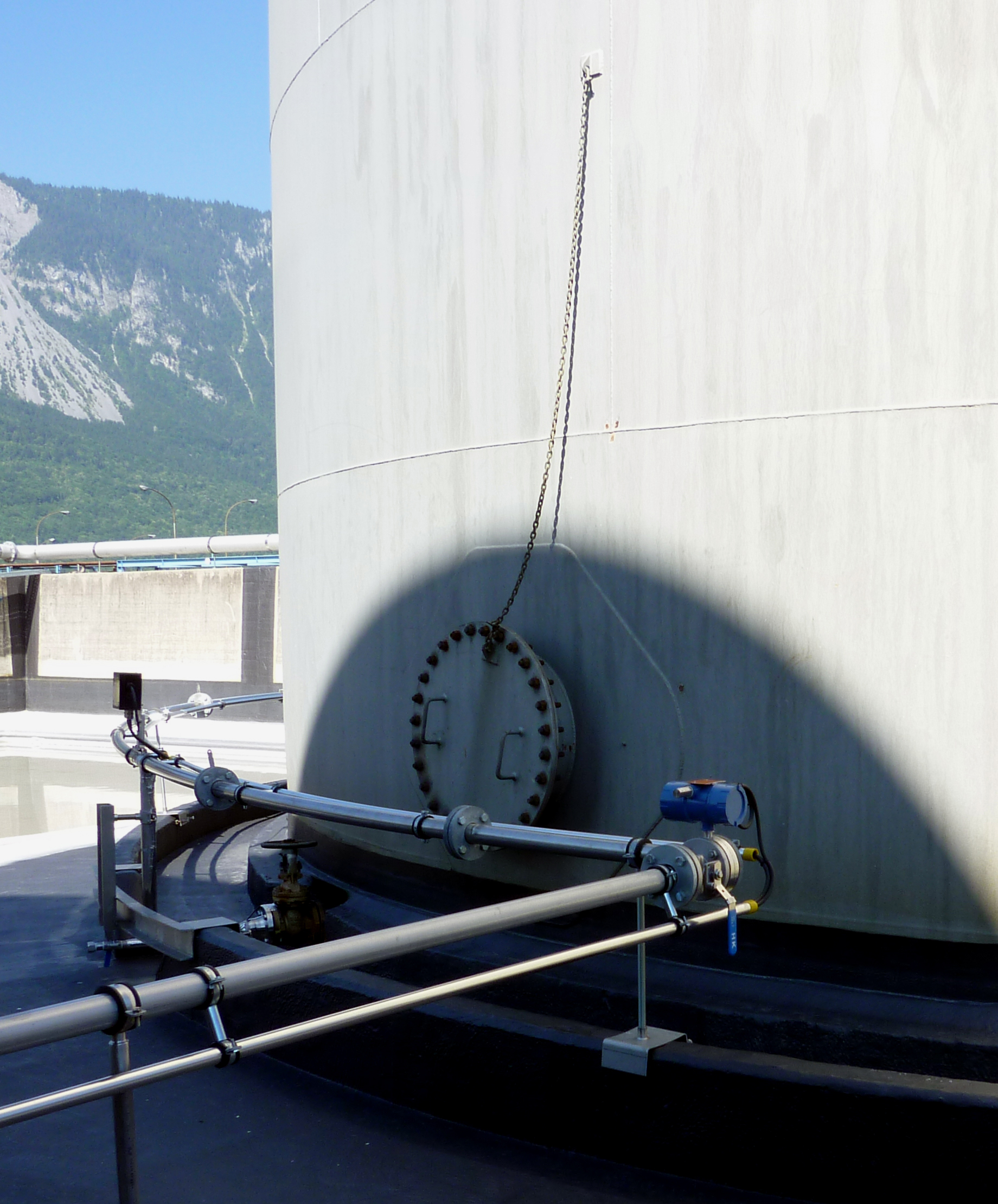

Regenwasser von Schwimmdächern in petrochemischen Tanklagern wird direkt in beweglichen Rohrleitungen durch den Tank geführt. Am Ausgang des Tanks wird die Rohrleitung mit einer Rohrsonde TSS90 im Düker (Siphon) eingesetzt. So wird das Regenwasser auf einen Öldurchbruch oder Leckagen überwacht.

Mess-System

Der Generalist MAT ist einsetzbar von der Niveau-Messung über das Monitoring bis zur Detektion. Der erste und zweite Messkreis verfügen über dieselbe Funktionalität. Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-Technik, sondern birgt auch die Intelligenz der Datenverarbeitung.
Ihr Vorteil: Hohe Wirtschaftlichkeit und Investitionssicherheit durch lange Lebensdauer.

  • Universell einsetzbar, reduziert Lagerhaltungskosten
  • Mit 1 oder 2 Messeingängen
  • Fehlervisualisierung, Störmeldungen auf Analogausgang einstellbar
  • mA-Ausgang- und Grenzwertsimulation
  • Abführen von Regenwasser in petrochemischen Lagertanks
  • Phasendetektion mit Auftrennverhalten für eine zeit- und mengenoptimierte Abtrennung

Ex-Ausführung: Gas II (2) G [Ex ia Gb] IIC EMC STS 024 CE ****

Weitere Informationen: Analogtransmitter mipromex MAT4110»
Die Standard-Rohrsonden TSS90 sind kundenspezifisch nach Prozessgegebenheiten konfiguriert. Der in Normflansch gehaltene PTFE-Körper ist widerstandsfähig. Eine hohe Messdifferenz garantiert eine sichere Abtrennung.

  • Nennweiten: DN 50, 80, 100, 150 PN16/40 sowie ANSI 2,3,4,6" 150 oder 300 lbs
  • Standard-Temperatur 80 °C, mit Kühlkörper bis 170 °C
  • Für isolierte Leitungen mit Verlängerung für abgesetzten Anschlusskopf und/oder mit Kühlkörper für Produkttemperaturen bis 170 °C
  • Anschlusskopf für Indoor IP65 oder Outdoor IP68 in Exd


Weitere Informationen zum Service, Vorort Inbetriebnahmen und Reparaturen von Sonden»
Die speziellen Rohrsonden TSS100 mit kleinen Nennweiten sind kundenspezifisch nach Prozessgegebenheiten konfiguriert. Der in Normflansch gehaltene PTFE-Körper ist widerstandsfähig. Eine hohe Messdifferenz garantiert eine sichere Abtrennung.

  • Nennweiten: DN 15, 20, 25 PN16, sowie ANSI 1/2,1" 150 lbs
  • Standard-Temperatur 80 °C, mit Kühlkörper bis 170 °C
  • Für isolierte Leitungen mit Verlängerung für abgesetzten Anschlusskopf und/oder mit Kühlkörper für Produkttemperaturen bis 170 °C
  • Anschlusskopf für Indoor IP65 oder Outdoor IP68 in Exd
Dokumentation
Die Automatisierung der Trennung von zwei nicht mischbaren Flüssigkeiten lässt sich mit dem Analog-Transmitter mit einfacher Inbetriebnahme und Grenzwerteinstellung durchführen. Die Messsignalverarbeitung bringt eine hohe Funktionssicherheit schon bei der ersten Abtrennung; spart Zeit und sichert Investitionskosten.

Ex-logo


PDF download
Prospekt: Phasendetektion zur Wasser-Abtrennung
Tech. Doku: Detektions-Rohrsonden Typ TSS90
Tech. Doku: Universal-Auswertegerät Typ: MAT
